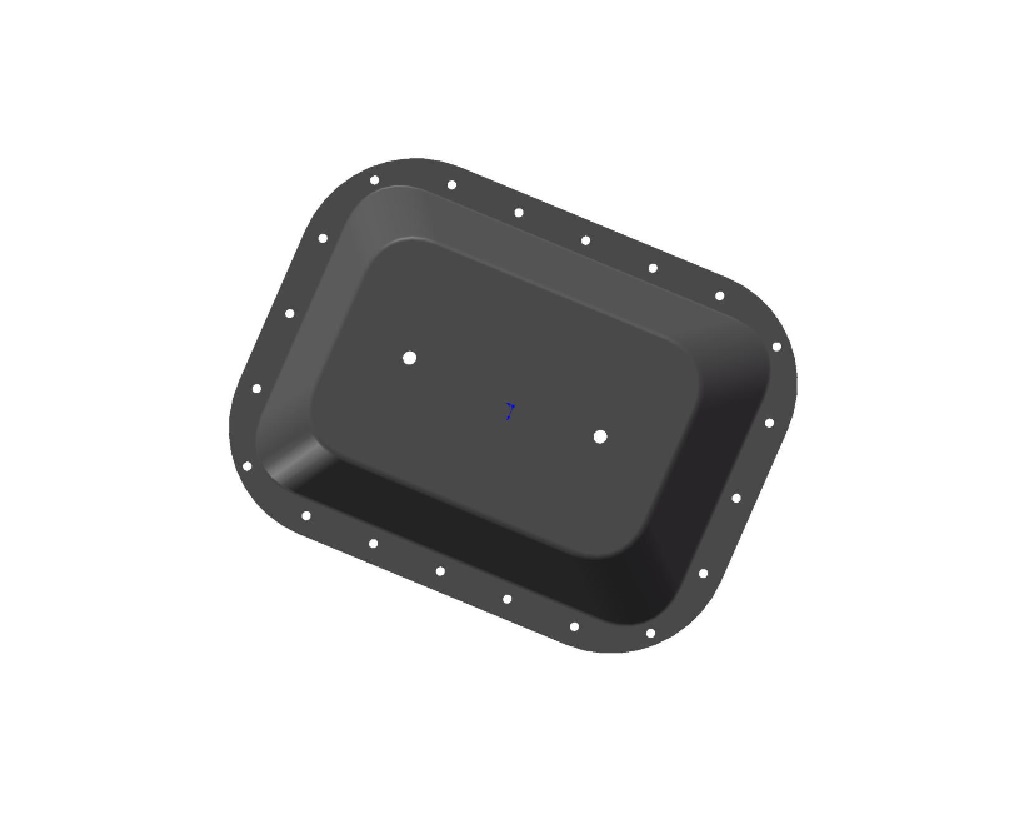

معرفی
دیافراگم کنتور گاز ، قلب عملکردی کنتورهای گاز شهری است. این قطعه لاستیکی ، وظیفه ی تعیین دقیق حجم گاز عبوری را بر عهده دارد و در کنار ساز و کار مکانیکی ، نقش کلیدی در صحت اندازه گیری ایفا میکند.
جنس و ساختار
دیافراگم های کنتور گاز معمولا از لاستیک NBR یا ECO ساخته می شوندو برای داشتن دقت ابعادی با فابریک پلی استر مخصوصی تقویت می شوند. انتخاب نوع لاستیک به عوامل محیطی مانند دما و کیفیت گاز طبیعی و همچنین حساسیت اندازه گیری کنتور وابسته است.
عملکرد
دیافراگم کنتور گاز بر اساس اختلاف فشار بین ورودی و خروجی گاز ، تغییر شکل داده و موجب جابه جایی حجمیگاز در کنتور می شود. این جابجایی در هر سیکل کاری به صورت دقیق اندازه گیری شده و توسط مکانیسیم هایی متشکل از چرخ دنده و اهرم به شمارنده منتقل شده و ثبت می شود.
ویژگی ها
- مقاوم در برابر گاز شهری
- عملکرد دقیق در دمای پایین ( تا 40 درجه سانتیگراد با استفاده از لاستیک ECO)
- حفظ خواص فیزیکی و ابعادی در دمای بالای عملکرد
- عمر کاری بالا در شرایط متداول مصرف
موارد استفاده
کنتورهای خانگی ، تجاری و صنعتی
سایز های استاندارد
G2.5
G4
G6
G10
G16
G25
G40
G65
G100
